Cómo definir el grado de acero que requiere tu proyecto
Comprar acero estructural no consiste únicamente en pedir una medida, espesor y un perfil. Para seleccionar correctamente el material, también es necesario considerar el grado de acero, sus propiedades mecánicas, su composición química y la aplicación que tendrá dentro del proyecto.
En el mercado es común encontrar designaciones como A36, A529 Gr 50, A572 Gr 50, A709 Gr 50, A992, A913 Gr 65/70, A500 y A53. Estas corresponden a especificaciones ASTM que ayudan a definir las características que debe cumplir el acero según su uso.
Conocer estas diferencias permite comprar con mayor precisión, evitar pedidos incorrectos y asegurar que el material cumpla con lo solicitado por la ingeniería del proyecto.
Comprar acero no es solo pedir una medida
Uno de los errores más comunes al solicitar acero es concentrarse únicamente en las dimensiones del material: el peralte de una viga, el espesor de una placa, el diámetro de un tubo o la medida de un HSS.
- En la práctica, una compra correcta debe considerar tres elementos:
- Producto: placa, perfil comercial, W/IPR, HSS o tubo redondo.
- Grado: A36, A529 Gr 50, A572 Gr 50, A709 Gr 50, A992, A913 Gr 65/70, A500 y A53.
- Aplicación: uso general, estructura principal, conexiones, puentes, columnas, marcos, diagonales, conducción o fabricación general.
Cuando estos tres elementos están claros, es más fácil seleccionar el material adecuado y confirmar que cumple con lo que solicita la ingeniería del proyecto.
Qué define una especificación ASTM
Las especificaciones ASTM ayudan a estandarizar los requisitos que debe cumplir el acero, incluyendo sus propiedades mecánicas, composición química y, en algunos casos, condiciones adicionales según el tipo de material o aplicación.
Esto permite diferenciar materiales que a simple vista pueden parecer iguales, pero que técnicamente no necesariamente lo son. Por ejemplo, dos aceros pueden compartir una resistencia de referencia similar, como un Gr 50, pero pertenecer a especificaciones distintas y responder a usos diferentes.
Por eso, es importante revisar la especificación completa, el tipo de producto y los requisitos del proyecto.
Conceptos básicos: Fy, Fu y Gr
Al hablar de grados de acero, es común encontrar términos como Fy, Fu y Gr. Estos ayudan a identificar propiedades mecánicas del material o designaciones dentro de una especificación ASTM.

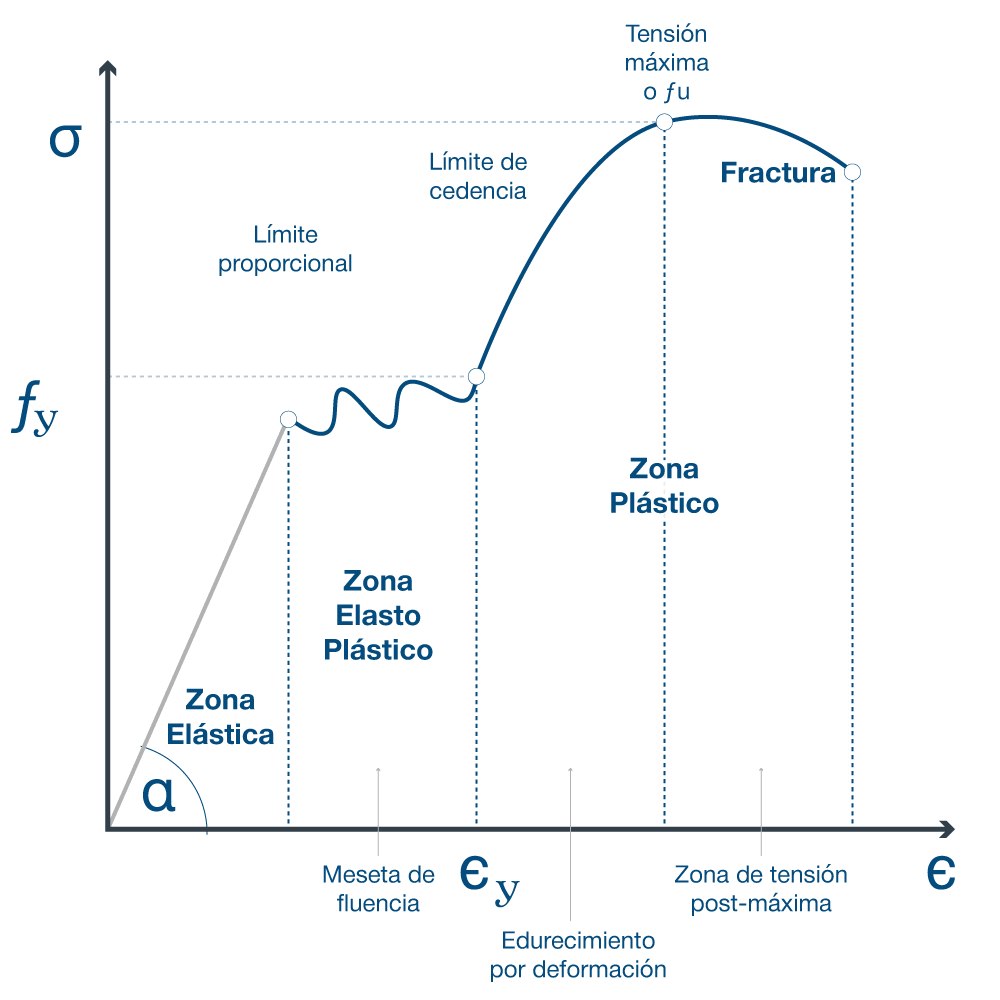

Una forma sencilla de entender el Fy es imaginar una liga. Cuando la estiras, esta puede regresar a su forma original. Pero si la jalas demasiado, llega un punto en el que ya no vuelve igual y se deforma permanentemente. En el acero, ese punto se conoce como límite de fluencia o límite elástico.
Fy significa límite de fluencia. Es el punto en el que el acero empieza a deformarse de manera permanente.
Fu significa resistencia última. Se refiere a la carga máxima que puede resistir el material antes de fallar.
Gr significa Grade o Grado, y forma parte de la designación de una norma ASTM. Por ejemplo, en A572 Gr 50, el “Gr 50” indica el grado del material dentro de esa especificación.
En muchos casos, un Gr 50 se asocia a un Fy mínimo cercano a 50 ksi, equivalente aproximadamente a 345 MPa. De manera similar, en un acero A36, el número 36 se relaciona con un límite de fluencia mínimo aproximado de 36 ksi, es decir, 36,000 libras por pulgada cuadrada.
Sin embargo, “Gr” y “Fy” no son lo mismo. El grado ayuda a identificar una clasificación dentro de una especificación, mientras que el Fy es una propiedad mecánica del material. Además, no todos los productos, espesores o especificaciones se comportan igual solo por compartir un mismo número de grado.
Por eso, el Fy real debe confirmarse con los ensayos y la documentación del material.
Con estos conceptos claros, podemos revisar algunos de los grados ASTM más comunes según el tipo de material, ya que no todos los productos de acero se especifican de la misma manera.

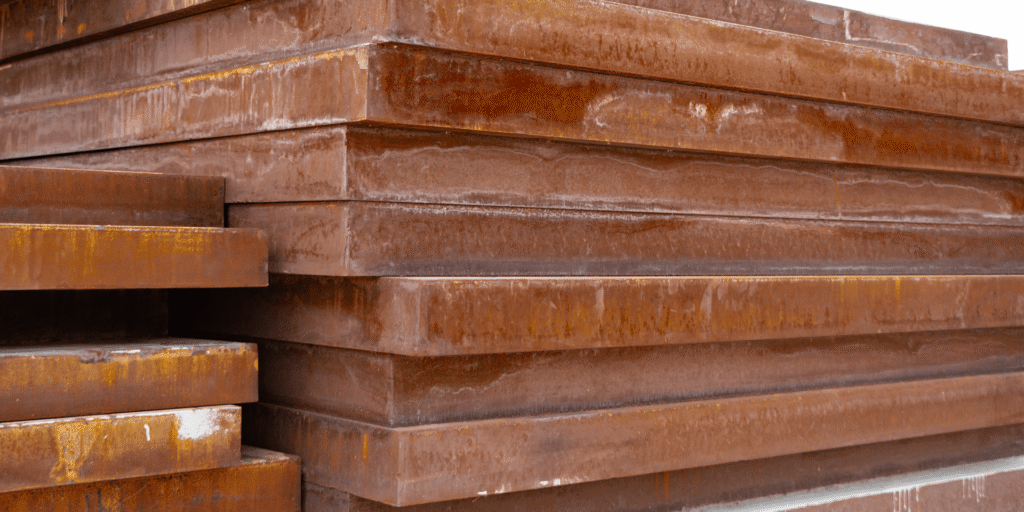

Placas: A36, A572 Gr 50 y A709 Gr 50
En placas de acero, la selección del grado depende del tipo de proyecto, la resistencia requerida y la aplicación final del material.
ASTM A36
Suele utilizarse en estructura general, refuerzos, conexiones y fabricación común. Su ventaja principal es la disponibilidad y el costo.
ASTM A572 Gr 50
La placa ASTM A572 Gr 50 se utiliza cuando se busca mayor resistencia en placa, sin entrar en especificaciones propias de proyectos de puente. Este grado puede ayudar a optimizar secciones, dependiendo del diseño estructural.
ASTM A709 Gr 50
La placa ASTM A709 Gr 50 se asocia principalmente con proyectos de puentes o infraestructura donde la especificación lo solicita. No debe asumirse como intercambiable con A572 solo porque ambos puedan compartir un límite de fluencia similar.

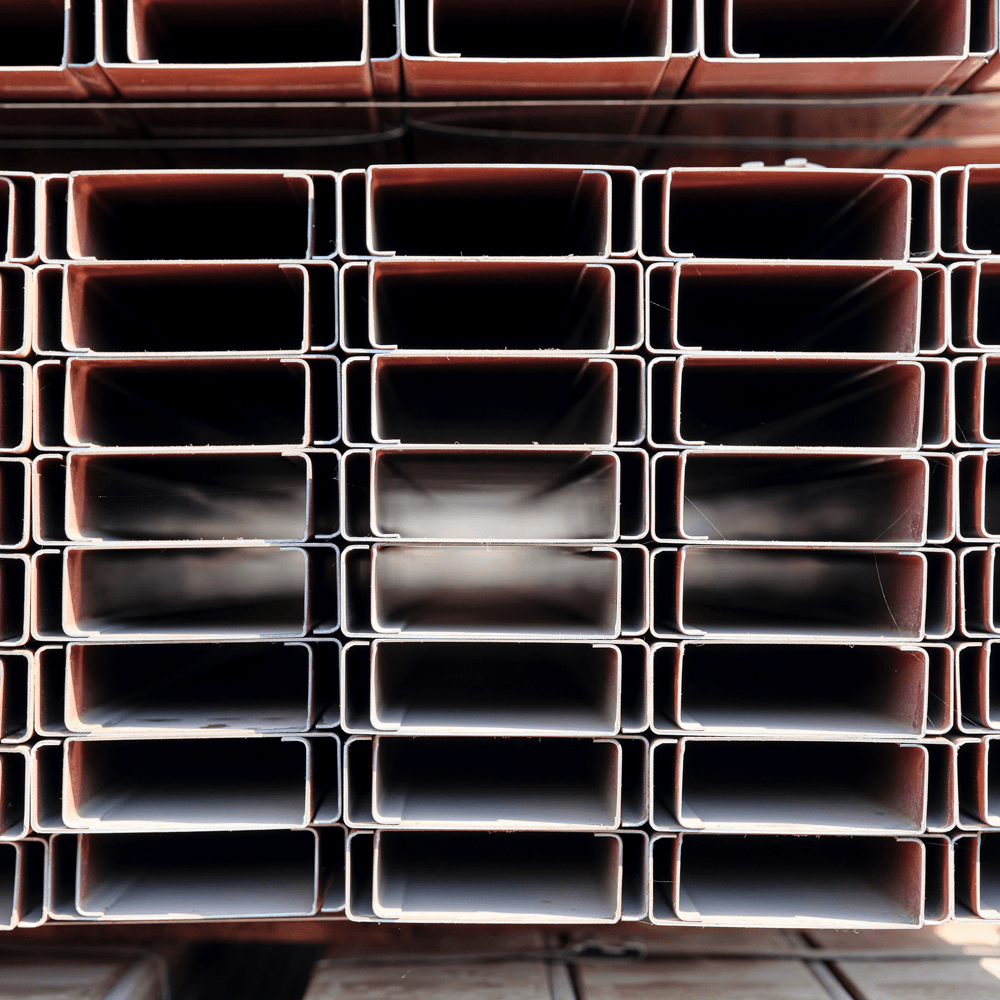

Perfiles comerciales: A36 o A572 Gr 50
Dentro de los perfiles comerciales se incluyen productos como ángulo, canal, solera, redondo, cuadrado y polín, entre otros.
En estos productos, A36 suele asociarse a uso general, mientras que grados como A529 Gr 50 o A572 Gr 50 pueden utilizarse cuando el proyecto requiere mayor resistencia.
La selección depende del rol estructural de la pieza, la disponibilidad del material y los requisitos de ingeniería.

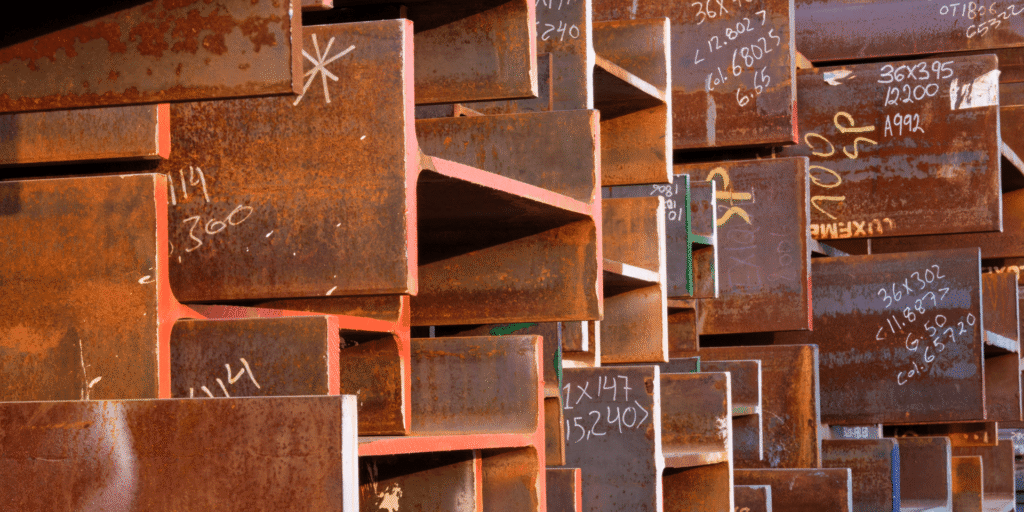

W / IPR /: A992 y A913 Gr 65/70
En perfiles estructurales tipo W/IPR, es común encontrar especificaciones como ASTM A992 y, en casos más especializados, ASTM A913 Gr 65 o Gr 70.
ASTM A992
Suele utilizarse en estructura general, refuerzos, conexiones y fabricación común. Su ventaja principal es la disponibilidad y el costo.
ASTM A572 Gr 50
El acero ASTM A992 se utiliza frecuentemente en perfiles W/IPR para construcción estructural.Es un grado típico para este tipo de perfiles y debe alinearse con la especificación del proyecto y con el tipo de perfil estructural requerido.
ASTM A913 Gr 65 / Gr 70
El acero ASTM A913 Gr 65 o Gr 70 se utiliza cuando la ingeniería necesita mayor Fy en perfiles W/IPR.
Su ventaja es que permite contar con mayor resistencia en el mismo tipo de perfil, de acuerdo con el diseño estructural. Por lo general, aparece en aplicaciones más especializadas, donde se requieren mayores propiedades mecánicas.
HSS y tubo redondo: A500 y A53
En elementos tubulares, es importante diferenciar la especificación del material, ya que no todos los tubos redondos o perfiles huecos se utilizan para la misma función.
ASTM A500
La especificación ASTM A500 se utiliza para HSS cuadrado, rectangular y redondo en aplicaciones estructurales. Es una especificación común para elementos tubulares con función estructural y suele asociarse a columnas, marcos, diagonales y otros elementos resistentes.

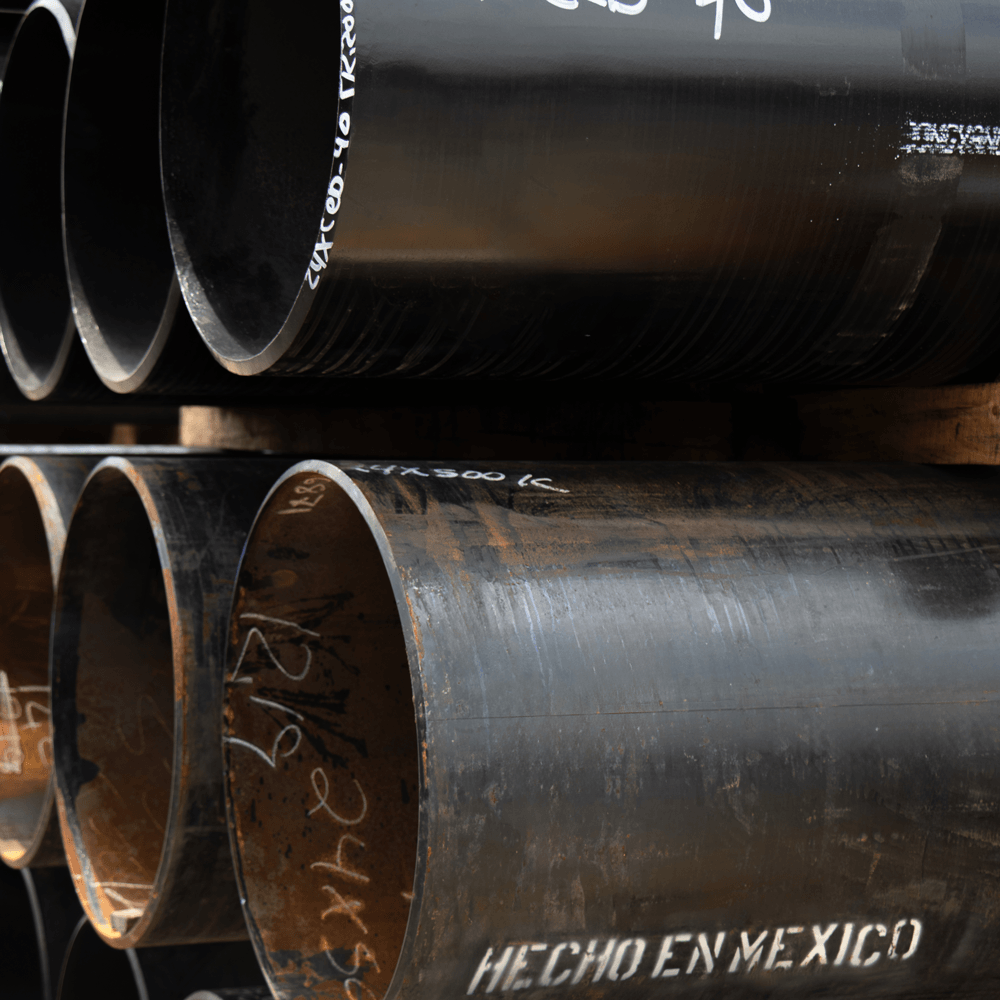

ASTM A53
La especificación ASTM A53 se utiliza en tubo redondo tipo pipe, principalmente en conducción y fabricación general.
Es una especificación ampliamente conocida y utilizada en el mercado. Sin embargo, suele aparecer más en tubería y usos generales que en HSS estructural principal.
Por eso, al solicitar tubo redondo, conviene confirmar si el proyecto requiere un elemento estructural o una tubería para uso general.
Diferencias entre grados de acero ASTM
Aunque algunos grados puedan parecer similares, no siempre cumplen la misma función.
Un error común es asumir que todos los materiales con designación Gr 50 son equivalentes. En realidad, el grado debe analizarse dentro de su especificación completa y en relación con el producto correspondiente.
Por ejemplo, un acero puede compartir una resistencia mínima similar, pero tener una composición química diferente o requisitos adicionales distintos.
- • La especificación ASTM completa.
- • El tipo de producto.
- • La composición química.
- • Las propiedades mecánicas.
- • La documentación del material.
- • Los requisitos de la ingeniería del proyecto.
Esta revisión ayuda a evitar pedidos incorrectos y asegura que el acero cumpla con el desempeño esperado.
Conclusión
Definir el acero que requiere un proyecto implica revisar más que dimensiones o disponibilidad. El grado ASTM, el tipo de producto, la composición química y las propiedades mecánicas son factores clave para seleccionar correctamente el material.
Entender conceptos como límite de fluencia, resistencia última, grado y composición química ayuda a tomar mejores decisiones de compra y a evitar confusiones entre materiales que pueden parecer similares, pero no necesariamente son equivalentes.
Por eso, antes de confirmar una orden, es importante revisar que el acero corresponda con la especificación del proyecto, su aplicación final y la documentación técnica del material.
